4J52
作者： 來源： 日期：2019.04.02
牌號：鐵鎳合金4J52。也稱（鐵鎳玻封合金4J52,52н ,52н-ви,Glass Sealing 52,Niloy 52,N52等）。
執(zhí)行標準：YB/T5235-2005
產品特點：在給定的溫度范圍內，具有一定的線膨脹系數。
產品用途：用于電真空工業(yè)中和軟玻璃或陶瓷的匹配封接。
規(guī)格：帶材，絲材，板材，棒材，等

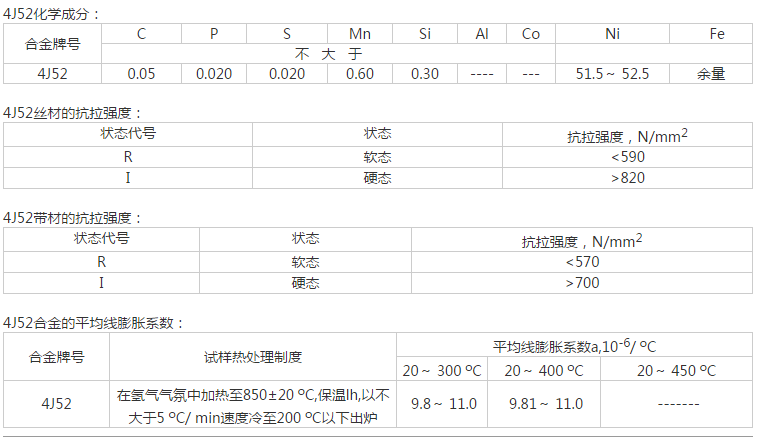

4J52成形性能 該合金很容易進行冷、熱加工。熱加工溫度不宜過高，加熱時間不宜過長，應避免在含硫的氣氛中加熱。當帶材冷應變率大于75%時，退火后會引起塑性各向異性。冷應變率在10%～15%，加熱到950～1050℃時（在釬焊過程中不可避免）晶粒顯著長大，致使合金塑性降低，對于薄的截面還可能喪失金屬的真空氣密性。因此成品的最終應變率應控制在60%左右[2,5]。
4J52焊接性能 該組合金具有良好的焊接性能，可釬焊和點焊。該組合金與軟玻璃等材料封接前應進行預氧化處理。
4J52零件熱處理工藝 熱處理可分為：消除應力退火、中間退火及預氧化處理。
(1)消除應力退火 為消除零件在機械加工后的殘存應力要進行消除應力退火：430～540℃，保溫1～2h,爐冷或空冷。
(2)中間退火 為消除合金在冷軋、冷拔、冷沖壓過程中引起的加工硬化現(xiàn)象，以利于繼續(xù)加工。工件需在真空或保護氣氛中，加熱到700～800℃，保溫30～60min，然后爐冷、空冷或水淬。
(3)預氧化處理 該組合金作封接材料使用時，在封接前應進行預氧化處理。使合金表面生成一層厚度均勻、致密的氧化膜。零件在1100℃下，在飽和濕氫中，加熱30min，然后在大約800℃的空氣中氧化5～10min。零件的增重在0.1～0.3mg/cm2為適宜[6]。
該合金不能用熱處理硬化。
4J52表面處理工藝 在熱處理、焊接或玻封之前，必須清除金屬表面污物、油脂。氧化層嚴重時可采用噴砂或先在熔融堿液中浸泡，然后再酸洗。輕微氧化皮可用25%鹽酸溶液在70℃下酸洗。
5.5 4J52切削加工與磨削性能 該合金切削加工特性和奧氏體不銹鋼相似。加工時采用高速鋼或硬質合金刀具，低速切削加工，切削時可使用冷卻劑。磨削性能良好。
上一篇： 4J50
下一篇： 4J32、4J36
