4J32、4J36
作者： 來(lái)源： 日期：2019.04.03
低膨脹合金
牌號(hào): 4J32、4J36、invar、殷鋼、因瓦合金
執(zhí)行標(biāo)準(zhǔn): YB／T 5241—2005

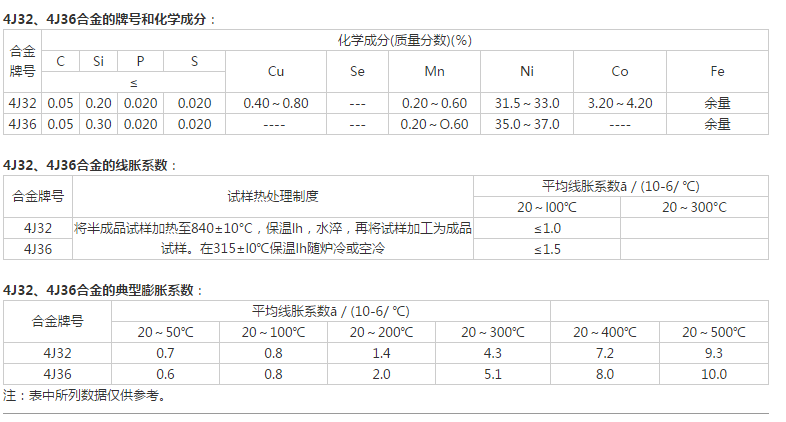

用途4J32、4J36適用于在環(huán)境溫度變化范圍內(nèi)，制作對(duì)尺寸具有高精度要求的儀表零件。
4J36成形性能 合金很容易冷、熱加工。熱加工時(shí)應(yīng)避免在含硫的氣氛中加熱。
4J36焊接性能 合金可采用氧乙炔焊、電弧焊、點(diǎn)焊和氫原子焊等方法焊接。由于膨脹系數(shù)與合金的化學(xué)成分有關(guān)，應(yīng)盡量避免因焊接造成合金成分的改變，因此最好使用氬弧焊，焊接的填充金屬最好含有0.5%～1.5%的鈦，以減少焊接的氣孔和裂縫。
4J36零件熱處理工藝 該合金熱處理可分為：消除應(yīng)力退火、中間退火及穩(wěn)定化處理。
(1)消除應(yīng)力退火 為消除零件在機(jī)械加工后的殘存應(yīng)力，要進(jìn)行消除應(yīng)力退火：530～550℃，保溫1～2h,爐冷。
(2)中間退火 為消除合金在冷軋，冷拔、冷沖壓過程引起的加工硬化現(xiàn)象，以利于繼續(xù)加工。工件加熱到830～880℃，保溫30min，爐冷或空冷。
(3)穩(wěn)定化處理 為獲得具有較低的膨脹系數(shù)又能使其性能穩(wěn)定的處理。一般采用三段處理。
a)均勻化：在加熱中，合金中的雜質(zhì)充分固溶和合金化元素趨于均勻。工件在保護(hù)氣氛中，加熱到830℃，保溫20min～1h，淬火。
b)回火：在回火過程中能夠部分消除由淬火產(chǎn)生的應(yīng)力。工件加熱到315℃，保溫1～4h，爐冷。
c)穩(wěn)定化時(shí)效：使合金的尺寸穩(wěn)定。工件加熱到95℃，保溫48h。對(duì)于冷加工或機(jī)械加工后的高精度零件，不宜采用高溫處理時(shí)，可采用下述消除應(yīng)力穩(wěn)定化處理：工件加熱到315～370℃，1～4h。
該合金不能用熱處理硬化。
4J36表面處理工藝 表面處理可采用噴砂、拋光或酸洗。合金可用25%鹽酸溶液在70℃下酸洗，清除氧化皮。
4J36切削加工與磨削性能 該合金切削加工特性和奧氏體不銹鋼相似。加工時(shí)采用高速鋼或硬質(zhì)合金刀具，低速切削加工。切削時(shí)可使用冷卻劑。該合金磨削性能良好。
上一篇： 4J52
下一篇：沒有資料
